高壓鋼絲編織膠管
鋼絲編織膠管主要用于飛機燃油,礦井液壓支架,油田開采,工程機械設備的液壓系統中,用來輸送高溫、高壓的煤油、機油，紅油（易燃易爆介質），實現壓務傳遞。

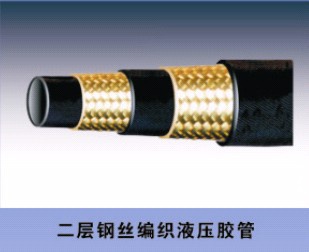

產品結構：主要由耐液體的合成橡膠內膠層、中膠層、Ⅰ、Ⅱ、Ⅲ層鋼絲編織層、耐天候的合成橡膠外膠層組成，內膠層具有使輸送介質承受壓力，保護鋼絲不受侵蝕的作用，外膠層保護鋼絲不受損傷，鋼絲層是骨架材料，起增強作用。
產品用途：高壓鋼絲增強液壓膠管主要用于礦井液壓支架、油田開發，適宜于工程建筑、起重運輸、冶金鍛壓、礦山設備、船舶、注塑機械、農業機械、各種機床以及各工業部門機械化、自動化液壓系統中輸送具有一定壓力和溫度的石油基（如礦物油、可溶性油、液壓油、燃油、潤滑油）及水基液體（如乳化液、油水乳濁液、水）等和液體傳動。
注：本企業編織膠管標準參照GB/T3683-1992和ISO/DIS1436-1985，DIN20022及SAE100RIAT標準。
工作溫度：油類-40℃～100℃，空氣-30℃～50℃，水乳液+80℃以下，超出請選用本廠專用產品。
產品規格范圍：DN5mm～DN102mm。
產品名稱：煤礦液壓支架專用鋼絲編織膠管
產品結構：膠管由內膠層、中膠層、三層鋼絲編織和外膠層組成
產品用途：適于輸送液壓流體如醇、液壓油、燃油、潤滑油、水、乳化液、烴等，以實現流體高壓輸送或液壓動力傳遞。
工作溫度：-40℃—+100℃
| 膠管規格 | 內徑 (mm) | 鋼絲層外徑 (mm) | 膠管外徑 (mm) | 工作壓力 (Mpa) | 檢測壓力 (Mpa) | 爆破壓力 (Mpa) | 至小彎曲 半徑 (mm) | 參考重量 kg/m | ||||||
| 內壓-層數-壓力 | min | max | min | max | min | max | Mpa | Psi | Mpa | Psi | Mpa | Psi | ||
| 5-3-72 | 4.5 | 5.4 | 12.6 | 13.8 | 17.1 | 18.7 | 72.0 | 10433 | 90.0 | 13041 | 180.0 | 26082 | 90 | 0.50 |
| 6.3-3-68 | 6.1 | 6.9 | 14.4 | 15.6 | 18.4 | 22.2 | 68.0 | 9853 | 85.0 | 12317 | 170.0 | 24633 | 100 | 0.56 |
| 8-3-52 | 7.7 | 8.5 | 16.9 | 18.1 | 21.2 | 23.0 | 52.0 | 7535 | 65.0 | 9419 | 130.0 | 18837 | 115 | 0.83 |
| 10-3-48 | 9.3 | 10.1 | 18.9 | 20.1 | 23.2 | 25.0 | 48.0 | 6599 | 60.0 | 8694 | 120.0 | 17388 | 130 | 0.95 |
| 12.5-3-44 | 12.3 | 13.5 | 22.7 | 24.3 | 27.0 | 29.2 | 44.0 | 6376 | 55.0 | 7970 | 110.0 | 15939 | 180 | 1.22 |
| 16-3-34 | 15.4 | 16.7 | 25.7 | 27.3 | 30.0 | 32.2 | 34.0 | 4927 | 42.5 | 6158 | 85.0 | 12317 | 205 | 1.30 |
| 19-3-28 | 18.6 | 19.8 | 28.7 | 30.3 | 33.0 | 35.2 | 28.0 | 4057 | 35.0 | 5072 | 70.0 | 10143 | 240 | 1.60 |
| 22-3-25 | 21.8 | 23.0 | 31.7 | 33.3 | 36.0 | 38.2 | 25.0 | 3623 | 31.5 | 4564 | 63.0 | 9129 | 280 | 1.81 |
| 25-3-23 | 25.0 | 26.4 | 35.2 | 36.8 | 40.0 | 42.2 | 23.0 | 3333 | 29.0 | 4202 | 57.5 | 8332 | 300 | 1.99 |
| 31.5-3-18 | 21.3 | 33.0 | 42.2 | 43.8 | 46.8 | 49.5 | 18.0 | 2608 | 22.5 | 3260 | 45.0 | 6521 | 420 | 2.46 |
| 38-3-16 | 37.7 | 39.3 | 48.2 | 49.8 | 52.8 | 55.5 | 16.0 | 2318 | 20.0 | 2898 | 40.0 | 5796 | 500 | 3.08 |
| 51-3-14 | 50.4 | 52.0 | 61.2 | 62.8 | 65.8 | 68.5 | 14.0 | 2028 | 18.0 | 2608 | 36.0 | 5216 | 630 | 3.96 |
